手動EHチューナ

EHチューナとは？

負荷インピーダンスを整合させ、反射波電力を低減するためのデバイスです。
チューナにはスリースタブチューナやＥＨチューナ等の種類がありますが、調整が容易なEHチューナを推奨します。
調整手順としては、まずEチューナを調節して反射波電力を最小にし、次にHチューナを調節して反射波電力をさらに低減することで、整合に近づけることができます。
EHチューナによる”整合”とは、アプリケータ側から戻る反射波に対し、同じ大きさで逆位相の波をEチューナおよびHチューナによって発生させることを意味します。
その結果、反射波が打ち消され、パワーモニタの反射波電力表示がゼロとなります。
反射波電力がないため、チューナ以降のアプリケータ内部で消費される電力が最大になります。
アプリケータの状況により整合がずれる場合があるため、反射波電力を定期的にモニタして整合を確認します。

手動EHチューナ

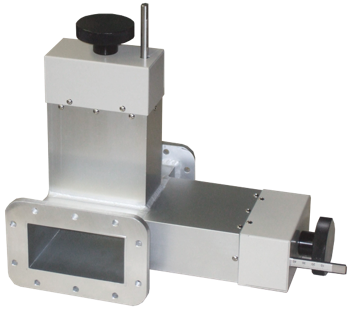

手動EHチューナ TM-5000/M
