パワーモニタとは？
方形導波管内を伝搬するマイクロ波の進行波電力と反射波電力をモニタするデバイスです。
反射波電力がゼロではない(定在波がある)場合は、各電力表示に誤差が生じるため注意が必要です。
定在波の影響を受けずに反射電力を測定したい場合は、アイソレータと組み合わせることにより正確に表示することができます。
ミクロ電子のパワーモニタは、発振器のマグネトロンの電源方式が異なる場合でも、電力を高精度で表示できるよう工夫されています。

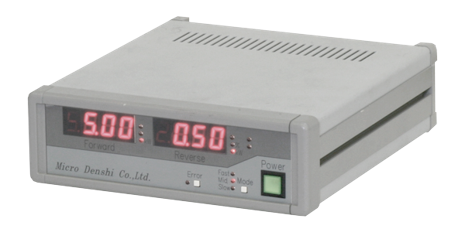

PM10-DM
PM10-DM
| 型式 | PM10-DM |
| 表示部 | デジタル表示 |
| 周波数範囲 | 2450MHz±30MHz |
| モニタ電力範囲 | 0～6kW |
| モニタ方向 | 双方向（進行波／反射波） |
| VSWR | 3.0以下 |
| 精度 | ±100W以下（2kW未満） ±5％以下（2kW以上） |
| 外部出力 | 電圧出力、RS232C出力 |
| 寸法 | 210(W)×230(D)×73(H) mm |
| 重量 | 2.2kg |
| 電源 | 1φAC85～264V 50/60Hz（30VA） |

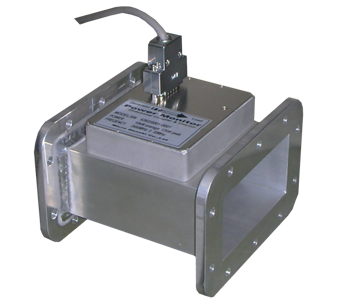

モニタ導波管
空冷型アイソレータ
| 適合導波管 | WRI-22（WRJ-2） |
| 適合フランジ | FUDR22（BRJ-2） |
| 冷却方法 | 空冷式 |
| 寸法 | 150(W)×161(D)×107(H) mm |
| 重量 | 約1.1kg |
※PM10-DMに付属しています。
