導波管とは？
マイクロ波を効率よく伝送するデバイスです。発振器とアプリケータを接続する際に使用します。
マイクロ波は電界と磁界の相互作用により伝搬し、適切な断面寸法を持つ金属管の中を伝送することができます。
日本では、内寸が109.2mm×54.6mmの2GHz用標準方形導波管が一般的に使用されています。
(導波管規格：WRJ-2／WRI-22、フランジ規格：BRJ-2／FUDR22)

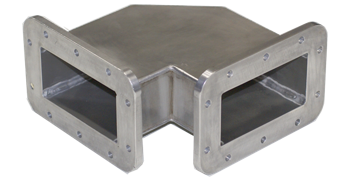

Hコーナ導波管
Hコーナ導波管
| 伝搬モード | TE10モード |
| 伝送電力 | 最大6000kW |
| 周波数範囲 | 2450MHz±50MHz |
| 挿入VSWR | 1.2以下 |
| 適合導波管 | WRI-22（WRJ-2） |
| 適合フランジ | FUDR22（BRJ-2） |
